ST120 E Rail
TECHNISCHE SPECIFICATIES ST120 E Rail 24VDC (Standard)

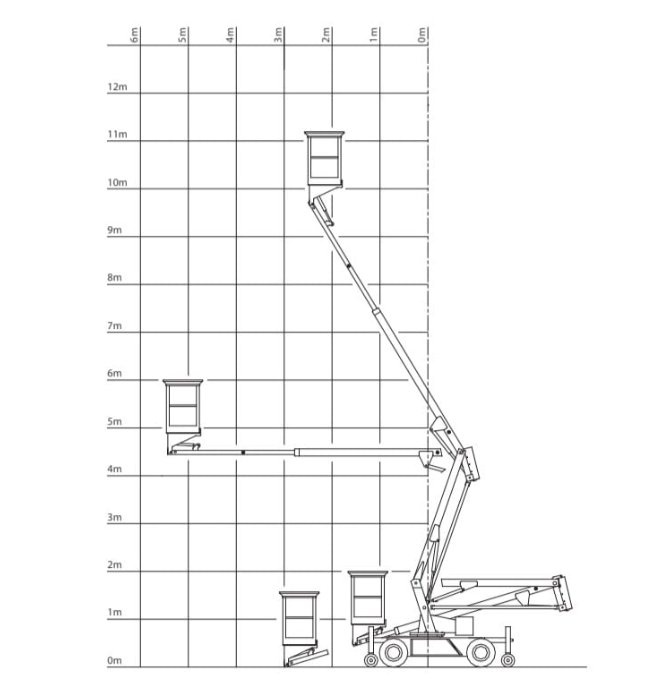

Max. werkhoogte:
12,00 m
Max. vloerhoogte:
10,00 m
Max. horizontale oversteek:
6,00 m
Max. toelaatbare scheefstand:
4,5° / 7° (op rails)
Max. hoogteerschil van het spoor:
170 mm
Max. helling:
± 30%
Max. transportsnelheid:
± 5 Km/uur
Max. snelheid met geheven arm:
± 1 Km/uur
Max. draagvermogen kooi:
215 kg (2 personen + 55 kg)
Transportafmetingen l x b x h:
4,65 x 1,74 x 2,12 m
afmetingen van de kooi:
110 x 67 cm
Eigen gewicht:
± 3000 kg
Max. windsnelheid
12,5 m/sec.
Max. horizontale kracht:
400 N
Draaicirkel:
420°
Accu’s:
2 x Discover AGM 240 Ah/k5 – 24V
IP 66 acculader:
Delta-q 650 Watt – 24V
Bandenmaat:
23 x 8,5 – 12
Bandenvulling:
Isothane (Gel)
Railgeleidingswiel diameter:
210 mm
Elektromotor:
24 VDC – 4,5 kW
Hydrauliek olie:
Shell Tellus S4 ME 46
Kleur bovenbouw:
RAL 9018
Kleur onderwagen:
RAL 5017
ST120 E Rail 48VDC (Heavy Duty) O
Eigen gewicht:
± 3160 kg
Accu’s:
4 x Discover AGM 240 Ah/k5 – 48V
IP 66 acculader:
Delta-q 1200 Watt – 48V
Elektromotor:
48VDC – 5kW
Alu bescherming:
Onderbediening + bovenplaat
OPTIES
Bandenmaat:
23 x 8,5 – 12 Non Marking
Range extender:
Diesel Generator EPS2500DE Silent + 2 x Delta-Q IC900 (1800W – 48V)
230 VAC in kooi:
10A – IP44 met IB isoltie bewaking
Afscherming daraikrans
Stootblokken in rubber op de kooi (4st.)
Lithium Accu’s (LiFePO4):
240A (8 x 48VDC 30A)
Rijsnelheid:
± 6
Elektromotor:
48VAC – 17 kW
Bio hydrauliek olie:
Shell Tellus S4 ME 46
Neven spoor bewaking
LED verlichting in kooi
RVS besherming voor kooi tegen bovenleiding
Nooddaal voorziening in kooi
* Klantspecieke optie op aanvraag
